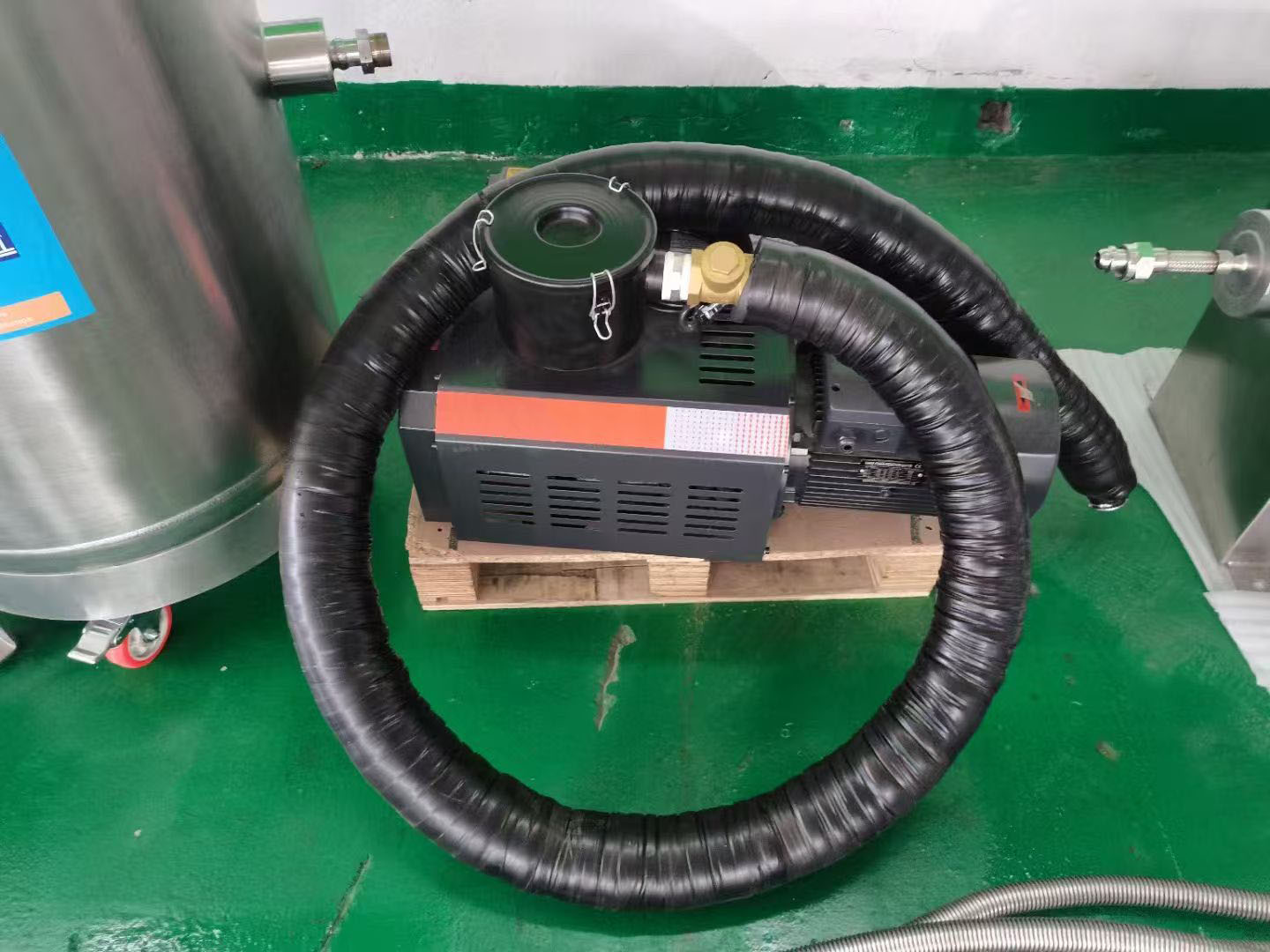

在工業低溫輸送、醫療科研、食品速凍、半導體制造等眾多領域,液氮管道都是核心輸送載體,而液氮管道等級是決定管道安全性、適用性、使用壽命的核心指標,也是工程設計、施工驗收、日常運維必須嚴格遵循的規范準則。液氮作為-196℃的超低溫液化氣體,具備低溫脆性、承壓運行、介質惰性等特殊屬性,管道等級劃分并非單一維度,而是結合特種設備監管要求、壓力參數、材質性能、適用場景形成的完整體系。等級選型不當,極易引發管道脆裂、液氮泄漏、低溫凍傷等安全事故,同時違反特種設備監管規定。本文全面拆解液氮管道等級的核心分類、規范標準、選型要點與合規要求,幫助工程方、使用單位精準匹配管道等級,打造安全高效的液氮輸送系統。
一、液氮管道等級核心劃分依據:特種設備監管先行
液氮管道首先屬于壓力管道范疇,依據《特種設備安全技術監察規程-工業管道》(TSG D0001)、《壓力管道規范 工業管道》(GB/T 20801)等強制標準,結合介質特性、設計壓力、公稱直徑三大核心參數劃分等級,這是液氮管道分級的法定依據。液氮屬于無毒、非可燃、非腐蝕性液化氣體,并非劇毒、易燃易爆介質,因此絕大多數工業場景下的液氮管道,統一劃分為GC2級工業壓力管道,這是主流、常見的監管等級,僅極少數超高壓、特殊工藝場景下的液氮管道,才會升級等級劃分。
判定為GC2級壓力管道的液氮管道,必須由具備GC2級及以上壓力管道安裝資質的單位施工,作業人員持特種設備操作證上崗,完工后需經特種設備監管部門驗收備案,方可投入使用。明確這一核心等級,是后續開展壓力分級、材質選型、施工運維的基礎,也是規避合規風險的前提,任何單位不得擅自降低等級標準,選用無資質施工隊伍或不合格管材。
二、液氮管道壓力等級劃分:適配工況的核心指標
壓力等級是液氮管道等級直觀的體現,按照公稱壓力(PN)劃分,結合液氮輸送常規工況,行業內形成標準化壓力等級體系,適配不同輸送壓力、距離與場景,杜絕超壓運行隱患。常規液氮輸送系統設計壓力多在0.1-2.5MPa之間,對應的主流壓力等級為**PN10、PN16、PN25**,不同等級適用場景差異顯著。
PN10(公稱壓力1.0MPa)屬于低壓等級,適用于小型實驗室、短距離低壓輸送、常壓液氮罐配套管道,工況壓力穩定、無頻繁壓力波動,材質選用常規304不銹鋼即可滿足需求;PN16(公稱壓力1.6MPa)是液氮管道**常用標準等級**,適配絕大多數工業場景、中型液氮塔配套、常規距離輸送,兼顧承壓能力與性價比,耐壓力波動性能優異,是工程選型的;PN25(公稱壓力2.5MPa)屬于中低壓等級,適用于長距離輸送、高壓增壓輸送、大型工業液氮集中供應系統,承壓能力更強,適配管道阻力大、壓力波動明顯的復雜工況。
壓力等級選型嚴禁“低標高用”,低壓管道用于高壓工況,會導致管道變形、焊縫開裂、密封失效;也不建議“高標低用”,避免成本浪費,需結合設計壓力、輸送距離、增壓參數精準匹配,同時預留1.2-1.5倍安全余量,保障長期穩定運行。
三、液氮管道材質等級:適配低溫工況的關鍵
液氮的超低溫特性,對管道材質耐低溫脆性要求極高,材質等級是液氮管道等級的核心組成部分,直接決定管道能否耐受-196℃低溫,杜絕低溫脆裂風險,嚴禁使用普通碳鋼、鍍鋅鋼管等不耐低溫材質。行業內通用的液氮管道材質等級分為三大類,按性能與成本梯度劃分。
304奧氏體不銹鋼是**基礎通用材質等級**,耐低溫性能優異,可穩定耐受-196℃超低溫,無低溫脆性,耐腐蝕性能強,價格適中,適配絕大多數常規液氮輸送場景,是中小規模工程、實驗室、醫療場景的;316L奧氏體不銹鋼屬于**高端耐腐蝕材質等級**,在304不銹鋼基礎上,低碳耐腐蝕性能更優,耐低溫韌性更強,適配半導體、醫藥、食品等對介質純度、管道潔凈度要求極高的場景,以及長期戶外、潮濕腐蝕環境;低溫專用鋁合金材質屬于**輕質專用等級**,質地輕便、導熱系數低、低溫性能穩定,適配便攜移動式液氮輸送、小口徑支管、輕量化工程場景,安裝便捷且冷量損耗小。
所有材質必須出具低溫性能檢測報告、材質合格證明,嚴禁使用非標、劣質不銹鋼管材,避免低溫環境下出現脆裂、滲漏問題,從材質源頭保障管道安全。
四、不同等級液氮管道配套施工與驗收標準
液氮管道等級不同,對應的施工工藝、驗收標準也存在差異化要求,嚴格遵循等級配套規范,才能保障管道質量達標。GC2級液氮管道施工,必須采用氬弧焊焊接工藝,焊縫100%無損檢測,杜絕氣孔、夾渣、未焊透缺陷;壓力等級越高,試壓標準越嚴苛,PN16及以上等級管道,強度試驗壓力為設計壓力的1.5倍,嚴密性試驗壓力等于設計壓力,保壓無壓降、無泄漏方可驗收。
材質等級方面,316L不銹鋼管道需額外進行酸洗鈍化處理,提升內壁潔凈度與耐腐蝕性能;所有液氮管道均需配套深冷保冷層,保冷材料厚度按管道等級與工況匹配,防止冷量流失、管道結霜結冰。驗收時需同步核查管道等級標識、材質報告、施工資質、試壓記錄,確保與設計等級一致,全程留存竣工資料,納入特種設備管理檔案。
五、液氮管道等級選型常見誤區與合規建議
核心誤區警示:部分單位忽視液氮管道等級監管要求,隨意選用普通管道替代,或混淆壓力等級、材質等級,不僅存在極大安全隱患,還會面臨特種設備監管處罰。
選型時需避開三大誤區:一是認為液氮無毒無腐蝕,隨意選用低壓、普通材質管道,忽視低溫脆性與承壓要求;二是盲目選用高壓力、高材質等級,造成工程成本浪費;三是忽略GC2級壓力管道施工資質要求,違規施工導致無法驗收。建議選型前明確工況參數,優先選用PN16壓力等級、304不銹鋼材質等級的GC2級管道,適配多數場景;特殊工況按需升級,同時選擇持證施工單位,全程合規操作,兼顧安全、成本與合規性。
液氮管道等級是融合特種設備監管、壓力參數、材質性能的綜合標準體系,核心分為GC2級壓力管道監管等級,PN10/PN16/PN25壓力等級,以及304/316L/鋁合金材質等級三大維度。精準把控液氮管道等級,是保障低溫輸送安全、滿足合規要求、控制工程成本的關鍵,既能杜絕低溫脆裂、泄漏等安全事故,又能延長管道使用壽命,降低運維成本。無論是工程設計、施工建設還是設備選型,都需嚴格遵循等級標準,按需匹配、合規施工,打造高效、安全、穩定的液氮輸送系統,為各行業低溫生產運營保駕護航。
